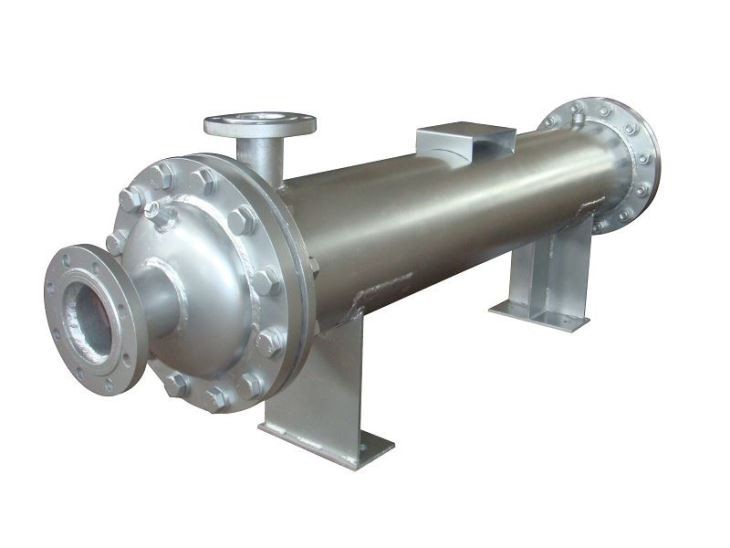

מחליף חום וצינור

תיאור

גיליון הצינור בקצה אחד של צרור הצינור יכול לצוף בחופשיות, ולבטל לחלוטין לחץ תרמי; וניתן לשלוף את צרור הצינור כולו מהמארז, הנוח לניקוי מכני ותחזוקה. מחליפי חום צפים נמצאים בשימוש נרחב, אך המבנה מסובך יותר והעלות גבוהה יותר.

מאפיינים

מבנה פשוט, ייצור קל

כמות עיבוד גדולה (1-2,000 m³ / h)

בחירת חומרים נרחבת (פלדת פחמן, נירוסטה, נחושת או מתכות אחרות)

מצב הפעלה יציב ואמין

יכולת הסתגלות חזקה (חלה כמעט על כל הענפים)

הסתגלות לטמפרטורה ולחץ גבוה (≤ 800 מעלות צלזיוס; ≤6.0 מגפ"ס)

נקודות בחירה של מחליף חום

1) על פי הזרימה הידועה של נוזל קר וחם, הטמפרטורה הראשונית והסופית ויכולת החום הספציפית של הנוזל קובעים את שטח העברת החום הנדרש. שטח העברת החום מוערך בתחילה. באופן כללי, יש להניח שמקדם העברת החום נקבע, מבנה מחליף החום נקבע ואז בודקים את ערך מקדם העברת החום K.

2) בבחירת מחליף החום יש לשים לב לרמת הלחץ, טמפרטורת ההפעלה ותנאי החיבור של הממשק. תחת הנחת היסוד של ירידת לחץ ותנאי התקנה, מחליף החום בצינור-הצינור נבחר כקוטר ארוך בקוטר קטן, דבר שתורם להגדלת יכולת חילופי החום.

3) ירידת הלחץ של מחליף החום לא צריכה להיות גדולה מדי, בדרך כלל מבוקרת בין 0.01 ~ 0.05MPa;

4) מהירות הנוזל צריכה להתחשב בצמיגות הנוזל. מהירות הנוזל בעל צמיגות גדולה צריכה להיות פחות מ- 0.5 ～ 1.0m / s; מהירות הנוזל בצינור הנוזל הכללי צריכה להיות 0.4 ～ 1.0m / s; .

5) יש להגדיר פילטר לפני כניסת המים החמים למחליף החום.

6) התוצאה המשולבת של עיבוד בודד ומספר מחליפי חום בתחנת חילופי החום צריכה לעמוד בדרישות עומס אספקת החום הכולל והוויסות של תחנת חילופי החום. מתוך הנחת יסוד לעמוד בדרישות ויסות העומס התרמי של המשתמש, מספר מחליפי החום באותו מקדם חימום לא צריך להיות פחות משניים ולא יותר מחמישה.

תרשים ליישום מערכת

כניסה של אנרגיה חמה

ייצוא אנרגיה קרה

כניסה של אנרגיה קרה

צלחת צינור

לוח לבלבל

ראש אטום

שקע פריקה

קרום

צינור חילופי חום

ייצוא אנרגיה חמה
